74HC299D

74HC299D

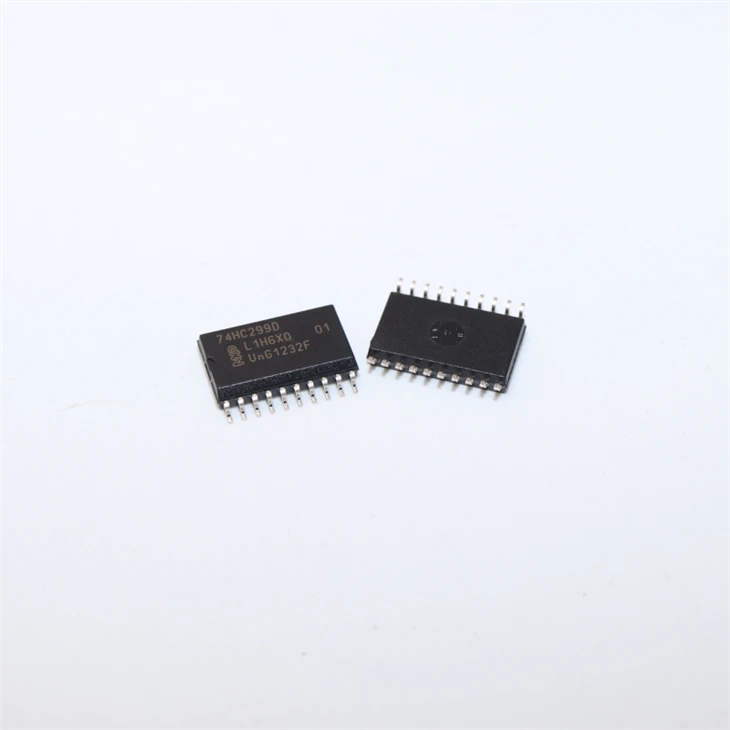

74HC299-Q1{{10}}0 är ett 8-bitars universellt skiftregister med 3-tillståndsutgångar. Den innehåller åtta kantutlösta vippor av D-typ och den mellanstegslogik som är nödvändig för att utföra synkrona växling-höger-, växling-vänster-, parallella belastnings- och hålloperationer. Typen av operation bestäms av lägesvalsingångarna S0 och S1. Pins I/O0 till I/O7 är vippa 3-tillståndsbuffertutgångar som låter dem fungera som dataingångar i parallellt laddningsläge. De seriella utgångarna Q0 och Q7 används för expansion vid seriell förskjutning av längre ord. En LÅG-signal på den asynkrona huvudåterställningsingången MR åsidosätter Sn- och klock-CP-ingångarna och återställer vipporna. Alla andra tillståndsändringar initieras av klockpulsens stigande flank. Ingångarna kan ändras när klockan är i något av tillstånden, förutsatt att de rekommenderade inställnings- och hålltiderna följs. En HÖG-signal på 3-tillståndsutgången aktiverar ingångarna OE1 eller OE2 inaktiverar 3-tillståndsbuffertarna och I/On-utgångarna antar ett högimpedans AV-tillstånd. I detta tillstånd kan skift-, håll-, laddnings- och återställningsoperationer fortfarande inträffa. 3-tillståndsbuffertarna är också inaktiverade av HÖG-signaler på både S0 och S1, när de förbereder sig för en parallell belastningsoperation. Ingångar inkluderar klämdioder. Detta möjliggör användning av strömbegränsande motstånd för att koppla ingångar till spänningar som överstiger VCC.

Beskrivning
